Описание

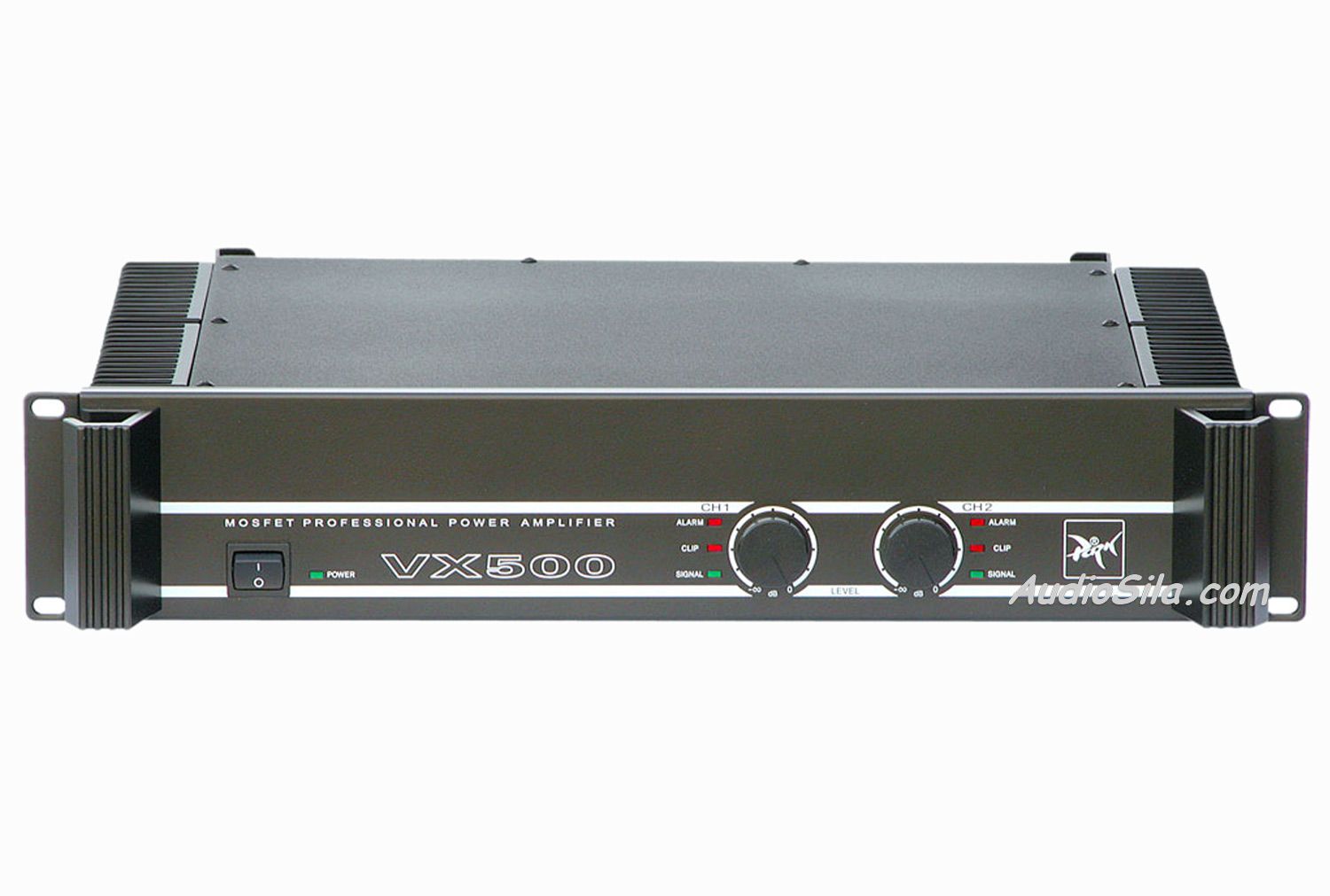

Усилитель мощности Park Audio VX500-8 MkII
Конструкция

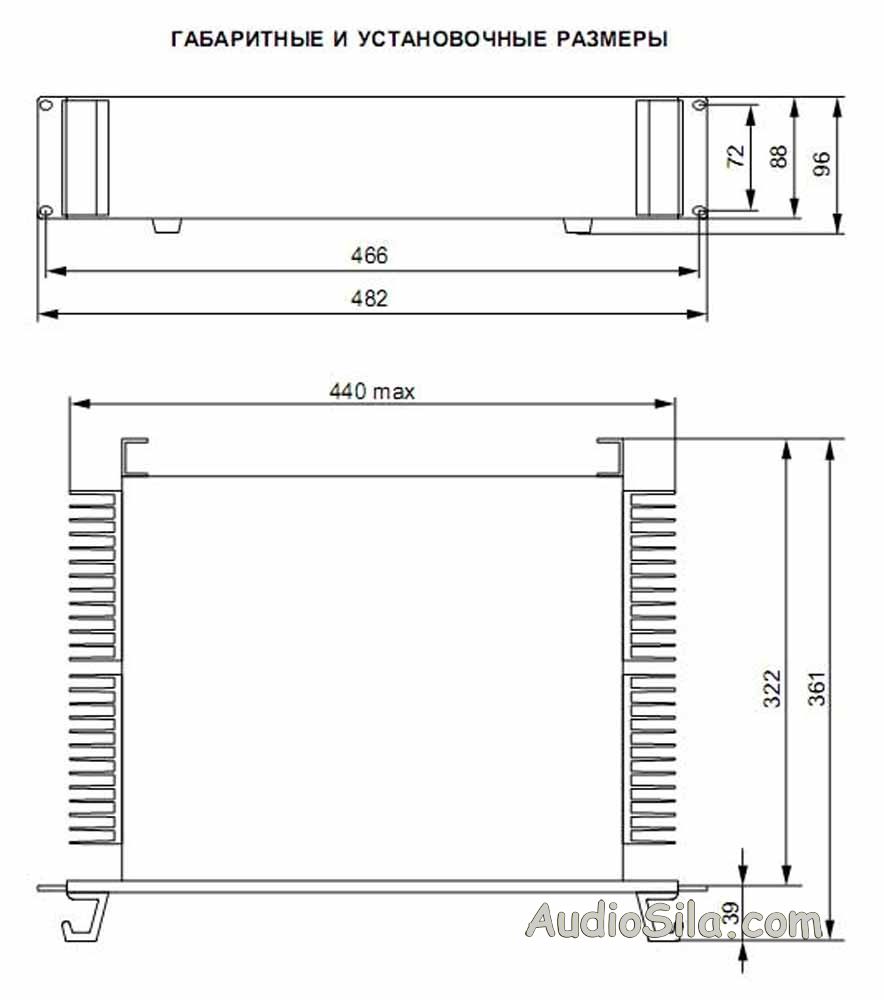

Усилитель выполнен в металлическом (стальном) корпусе высотой 88мм (2U). Конструкция усилителя предусматривает установку его в стандартную стойку (RACK 19"). Конструктивно усилитель состоит из:
- источника питания;
- двух конструктивно разделенных блоков усиления;
- входного блока;
- блока индикации и регуляторов уровня входного сигнал.
Все системы контроля за работой усилителя являются независимыми.
Охлаждение
Система охлаждения усилителя естественная, независимая для каждого канала. Охлаждение выходных транзисторов осуществляется радиаторами, расположенными на боковых поверхностях корпуса усилителя.
Выходной каскад
Выполнен по схемотехнике класса «H» с использованием комплементарных пар MOSFET транзисторов фирмы «IR».
Источник питания
Общий для обоих каналов. Выполнен по классической схемотехнике двухуровневого питания с использованием тороидального трансформатора..
Симметричные входы
Использование симметричных входов обеспечивает существенное уменьшение наводок на длинные входные соединительные кабели.
Регуляторы входного уровня
Позволяют устанавливать необходимую чувствительность усилителя (отдельно для каждого канала), что имеет большое значение при работе нескольких усилителей параллельно, особенно при работе на различные типы акустических систем или в составе многополосных комплексов звукотехнической аппаратуры. Расположены на передней панели усилителя.
Входной фильтр
Для улучшения работы акустических систем в усилителе установлен обрезной низкочастотный фильтр (фильтр верхних частот) четвертого порядка с крутизной спада частотной характеристики 24дБ на октаву. Применение в усилителе такого фильтра рекомендовано всеми ведущими производителями акустических систем.
Фильтр обрезает низкочастотные сигналы в диапазоне частот ниже 45Гц, которые не воспроизводятся подавляющим большинством профессиональных акустических систем.
Работа фильтра значительно снижает амплитуду смещения диффузора низкочастотного громкоговорителя на частотах ниже частоты среза акустической системы. Особенно это касается акустических систем фазоинверторного типа. Использование фильтра позволяет существенно увеличить подаваемую на акустическую систему мощность (не расходуя при этом ее на бесполезную «болтанку» диффузора) и, тем самым, повысить звуковое давление, создаваемое системой, не подвергая при этом тепловой перегрузке низкочастотные громкоговорители. Работа фильтра также благоприятно сказывается на тепловом режиме и нагрузке на выходные транзисторы самого усилителя, что в свою очередь повышает также и его надежность.
При необходимости получения линейной АЧХ для работы с полнодиапазонными акустическими системами на студиях или в кинотеатрах входной фильтр может быть отключен путем перестановки перемычек (джамперов), расположенных на печатной плате входного блока.
Фильтр может работать в следующих режимах:
- «OFF» - линейная АЧХ усилителя. Используется только при работе усилителя в составе студий или кинотеатров с полнодиапазонными акустическими системами.
- «ON» - АЧХ с обрезанными низкочастотными составляющими ниже 45 Гц. Рекомендуется для большинства применений.
Режимы работы фильтра переключаются с помощью перемычек (джамперов), расположенных на плате входного блока внутри корпуса усилителя.
Предприятие–изготовитель выпускает усилители с установкой перемычек в режим «ON». Информация по изменению работы фильтра находится ЗДЕСЬ.
Переключатель режимов работы «СТЕРЕО», «МОНО», «МОСТ»
Усилитель имеет возможность работать в трех режимах:
- «СТЕРЕО» – работа двумя каналами на две отдельные нагрузки (каждый на свою акустическую систему) от двух отдельных источников входного сигнала;
- «МОНО» – работа двумя каналами на две отдельные нагрузки (каждый на свою акустическую систему) от одного источника входного сигнала;
- «МОСТ» – работа двумя каналами на общую нагрузку (акустическую систему) от одного источника входного сигнала.
Переключение режимов работы осуществляется движковым переключателем, расположенным на задней панели усилителя.
Индикация
Светодиодная. Состоит из индикатора включения и трех индикаторов состояния каждого из каналов:
- индикатор «SIGNAL» индицирует наличие сигнала на входе соответствующего канала;
- индикатор «CLIP» индицирует режим перегрузки выходного каскада и включение Clip-лимитера;
- индикатор «ALARM» индицирует аварийное состояние соответствующего канала усилителя и срабатывание защиты при наличии на выходе постоянного напряжения, мощных низкочастотных колебаний, а также при перегреве выходного каскада усилителя.
Отсоединяемый сетевой кабель
Обеспечивает удобство транспортировки и установки в стойку.
Защита от перегрузки и коротких замыканий выхода
Обеспечивает защиту выходного каскада усилителя. Для уменьшения искажений звука при перегрузках и повышения надежности прибора при коротких замыканиях выхода в усилителе применен встроенный Clip-лимитер, который уменьшает уровень сигнала при перегрузке и обеспечивает максимально возможное качество звука в этом режиме.
При работе защиты усилитель не отключается и автоматически восстанавливает работоспособность после устранения короткого замыкания или перегрузки.
Защита от постоянного напряжения на выходе
В усилителе применена релейная защита, которая обеспечивает защиту от прохождения в нагрузку всякого рода щелчков и помех от переходных процессов в момент включения/выключения, а также защиту акустических систем в случае появления на выходе усилителя постоянного напряжения.
Защита от высокочастотных колебаний
При появлении на выходе мощных высокочастотных колебаний, которые могут возникнуть от возбуждения каких-либо каскадов собственно самого усилителя или могут быть поданы на вход усилителя с какого-нибудь другого устройства (кроссовер, микшерный пульт), система защиты заблокирует входной сигнал и отключит нагрузку (акустическую систему) от соответствующего канала усилителя.
Эта система защиты гарантировано предотвратит повреждение высокочастотных динамиков немузыкальными сигналами с мощным высокочастотным спектром.
Термозащита
Обеспечивает защиту выходного каскада усилителя от перегрева. При нагреве выходных транзисторов до температуры 85°С система термозащиты отключит нагрузку (акустическую систему) от соответствующего канала. После снижения температуры транзисторов до заданного значения произойдет автоматическое подключение акустической системы, и работа канала возобновится.
Плавный ввод сигнала
После подключения нагрузки усилитель плавно изменяет коэффициент усиления от нуля до максимального значения, что обеспечивает плавное нарастание громкости звука в акустических системах.
Переключатель заземления
Устраняет возможность появления фона переменного тока при совместной работе нескольких усилителей (или усилителя с другими устройствами) путем соединения/разъединения схемной и корпусной земли.
