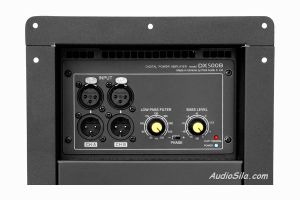

Встраиваемый сабвуферный усилитель Park Audio DX500B-8
КОНСТРУКТИВНЫЕ И ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ МОДУЛЯ
Назначение
Встраиваемый профессиональный усилитель мощности звука Park Audio DX500B-8 предназначен для установки в сабвуферные акустические системы.
Усилитель имеет три типа исполнения (по сопротивлению нагрузки):
- для нагрузки 2 Ома - DX500B-2
- для нагрузки 4 Ома - DX500B-4
- для нагрузки 8 Ом - DX500B-8
Конструкция
Конструктивно модуль представляет собой моноблок. Все элементы конструкции смонтированы на одной несущей панели и помещены в кожух, который выполняет защитные функции и обеспечивает углубленную посадку модуля в корпус акустической системы. Питание к модулю подводится с помощью отсоединяемого сетевого кабеля.
Структура модуля:
- источник питания;
- усилитель мощности звука;
- входной блок обработки сигнала.
Источник питания
Импульсный источник питания позволяет получать высокую выходную мощность при минимальном весе модуля.
Усилитель мощности
Цифровой усилитель мощности (класс «D») имеет высокий КПД и малое тепловыделение. Высокая частота коммутации транзисторов выходного каскада обеспечивает качество звукового сигнала, не уступающее лучшим аналоговым усилителям.
Охлаждение
Охлаждение усилителя мощности и источника питания осуществляется с помощью вентилятора. Система охлаждения обеспечивает надежное охлаждение модуля во всем диапазоне рабочих температур (5 - 35°С). В усилителе мощности звука Park Audio DX500B-8 предусмотрено двухрежимное охлаждение с плавным изменением интенсивности. При нормальных климатических условиях и низком уровне выходной мощности вентилятор полностью отключен, что обеспечивает полное отсутствие акустического шума. При работе модуля с большой выходной мощностью, а также в условиях повышенной температуры окружающей среды, при соответствующем нагреве охлаждающего радиатора происходит включение вентилятора, после чего интенсивность охлаждения плавно изменяется по мере роста температуры.
Защита от перегрузки и коротких замыканий
При возникновении коротких замыканий выхода или при перегрузке усилителя мощности, вызванной резким уменьшением сопротивления нагрузки, срабатывает система защиты, которая отключает выходной сигнал на 0,5 секунды с последующим его плавным восстановлением.
Защита от постоянного напряжения на выходе
В усилительном модуле Park Audio DX500B-8, схемотехника обеспечивает отсутствие щелчков и помех от переходных процессов в момент включения/выключения. Защита акустической системы (в которую устанавливается модуль) от повреждения постоянным током обеспечивается источником питания модуля, который выключается в случае появления на выходе усилителя мощности модуля постоянного напряжения или мощных низкочастотных колебаний. При этом полностью гаснет вся индикация, в том числе и индикатор POWER.
Повторное включение модуля можно произвести путем выключения и повторного включения питания выключателем POWER. Если появление постоянного напряжения носило случайный характер, то модуль включится, и будет продолжать нормально функционировать. При наличии же неисправности, после повторного включения защита от постоянного напряжения вновь выключит источник питания.
Термозащита
Обеспечивает надежную защиту и бесперебойную работу модуля в случае его перегрева. В случае повышения температуры охлаждающего радиатора до 65°С включается встроенный оптоэлектронный (не вносящий искажений в усиливаемый сигнал) Clip-limiter, который снижает уровень сигнала, поступающего на вход усилителя мощности. При этом появляется слабое свечение индикатора термозащиты. Дальнейшее повышение температуры еще больше снижает уровень сигнала, о чем свидетельствует более интенсивное свечение индикатора термозащиты.
Полное отключение сигнала системой термозащиты может произойти лишь в случае достижении охлаждающим радиатором температуры 85°С (вследствие, например, перекрывания вентиляционных отверстий в кожухе усилительного модуля). Этому состоянию соответствует яркое свечение индикатора CLIP/THERM. Восстановление работоспособности будет происходить в обратном порядке по мере снижения температуры. При этом отключившийся усилитель мощности при включении будет плавно поднимать уровень усиления до установленного значения.
Оптоэлектронный Clip-лимитер
При аварийных ситуациях и перегрузке снижает уровень входного сигнала, не внося в него искажений.
Плавный ввод сигнала
После включения усилитель мощности модуля плавно изменяет коэффициент усиления от нуля до максимального значения, что обеспечивает плавное нарастание громкости звука.
Индикация
Состоит из двух светодиодных индикаторов, один из которых индицирует включение питание, а второй – режим перегрузки усилителя мощности модуля и срабатывание системы термозащиты.
Входной блок
Состав входного блока модуля DX500B-8:
- регулятор уровня;
- два линейных входа (XLR female);
- два линейных выхода (XLR male);
- регулятор частоты среза разделительного фильтра нижних частот;
- переключатель фазы выходного сигнала.
Входы модуля – симметричные.
Линейные выходы модуля включены параллельно соответствующим линейным входам, т.е. контакты входного соединителя XLR female подключены к одноименным контактам соответствующего соединителя XLR male. Это дает возможность использовать модуль в качестве разветвителя сигнала (например, для подачи его на активные акустические системы-сателлиты). Сам же модуль усиливает суммированный сигнал с двух входов (например, от двухканального источника сигнала).
Регулятор уровня изменяет уровень сигнала, подаваемый на усилитель мощности модуля.
Регулятор частоты среза разделительного фильтра нижних частот позволяет установить верхнюю частоту полосы пропускания усилительного модуля (от 80 до 350Гц).
Переключатель фазы выходного сигнала предоставляет возможность изменения фазы сигнала на 180° (инверсия) для согласования фазы излучения субвуфера (в который установлен данный модуль) с другими акустическими системами звукоусилительного комплекса.
Обрезной и разделительный фильтры
В модуле Park Audio DX500B-8 установлены:
- обрезной фильтр верхних частот четвертого порядка, крутизна спада сигнала - 24 дБ/октава.
- плавно регулируемый разделительный фильтр нижних частот второго порядка, крутизна спада сигнала - 12 дБ/октаву.
Обрезной фильтр верхних частот предназначен для устранения паразитных низкочастотных составляющих сигнала, которые не могут воспроизводиться акустической системой. В базовой модели модуля установлен обрезной фильтр верхних частот с частотой настройки 45 Гц. Разделительный фильтр нижних частот предназначен для ограничения усиливаемого диапазона частот в соответствии с особенностью применения модуля в акустических системах-субвуферах. Частота среза разделительного фильтра может плавно устанавливаться регулятором в диапазоне от 80 Гц до 350 Гц.
Встроенный параметрический корректор АЧХ
Обеспечивают параметрическую коррекцию частотной характеристики модуля.
Коррекция может осуществляется на трех частотах с установкой соответствующих ширины полосы (добротности) и «подъема/завала» каждой частоты. Установки коррекции осуществляются на предприятии-изготовителе по согласованию с заказчиком.
