Встраиваемый широкополосный двухканальный усилитель Park Audio DX1400SE-4, 2 х 700 Ватт, 4 Ома.
КОНСТРУКТИВНЫЕ И ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ МОДУЛЯ
Конструкция
Конструктивно усилительный модуль Park Audio DX1400SE-4 представляет собой моноблок. Все элементы конструкции смонтированы на одной несущей панели и помещены в кожух, который выполняет защитные функции и обеспечивает углубленную посадку модуля в корпус акустической системы. Питание к модулю DX1400SE-4 подводится с помощью отсоединяемого сетевого кабеля.
Структура модуля:
- источник питания;
- усилитель мощности;
- входной блок.
Источник питания
В усилительном модуле Park Audio DX1400SE-4 используется импульсный блок питания. Это позволяет получать высокую выходную мощность при минимальном весе модуля.
Усилитель мощности
Цифровой усилитель мощности, который используется в усилительном модуле DX1400SE-4 (класс «D») имеет высокий КПД и малое тепловыделение, а также, за счет высокой частоты коммутации транзисторов выходного каскада обеспечивает качество звукового сигнала встраиваемого широкополосного усилителя DX1400SE-4, не уступающее лучшим аналоговым усилителям.
Охлаждение
Охлаждение модуля Park Audio DX1400SE-4 (усилителя мощности и источника питания) осуществляется с помощью вентилятора. Система охлаждения обеспечивает надежное охлаждение усилительного модуля Park Audio D1400SE-4 во всем диапазоне рабочих температур (5 - 35°С). В усилителе предусмотрено двухрежимное охлаждение с плавным изменением интенсивности. При нормальных климатических условиях и низком уровне выходной мощности вентилятор полностью отключен, что обеспечивает полное отсутствие акустического шума. При работе модуля DX1400SE-4 с большой выходной мощностью, а также в условиях повышенной температуры окружающей среды, при соответствующем нагреве охлаждающего радиатора происходит включение вентилятора, после чего интенсивность охлаждения усилителя плавно изменяется по мере роста температуры.
Защита от перегрузки и коротких замыканий
При возникновении коротких замыканий выхода или при перегрузке усилителя мощности модуля, вызванной резким уменьшением сопротивления нагрузки, срабатывает система защиты усилительного модуля Park Audio DX1400SE-4, которая отключает выходной сигнал на 0,5 секунды с последующим его плавным восстановлением.
Защита от постоянного напряжения на выходе
Схемотехника модуля обеспечивает отсутствие щелчков и помех от переходных процессов в момент включения/выключения. Защита головок акустической системы от повреждения постоянным током обеспечивается источником питания встраиваемого усилителя DX1400SE-4, который выключается в случае появления на выходе усилителя мощности модуля постоянного напряжения или мощных низкочастотных колебаний. При этом полностью гаснет вся индикация, в том числе и индикатор POWER. Повторное включение модуля можно произвести путем выключения и повторного включения питания выключателем POWER. Если появление постоянного напряжения носило случайный характер, то модуль включится, и будет продолжать нормально функционировать. При наличии же неисправности, после повторного включения защита от постоянного напряжения вновь выключит источник питания.
Защита от высокочастотных колебаний
При появлении на выходе модуля DX1400SE-4 мощных высокочастотных колебаний (как правило, поступающих на вход с микшера, кроссовера или плохого входного кабеля), система защиты включает оптоэлектронный Clip-лимитер, который снижает уровень поступающего на вход сигнала. Эта система защиты существенно снижает вероятность повреждения высокочастотных головок немузыкальными сигналами с мощным высокочастотным спектром.
Термозащита
Обеспечивает надежную защиту и бесперебойную работу встраиваемого усилительного модуля Park Audio DX1400SE-4 в случае его перегрева. До температуры охлаждающего радиатора 50°С вентилятор охлаждения полностью отключен. При достижении охлаждающим радиатором температуры 50°С включается вентилятор охлаждения на минимальный режим. При дальнейшем повышении температуры транзисторов модуля DX1400SE-4 происходит плавное увеличение интенсивности охлаждения, которая достигает своего максимума при 70°С. При этом при 65°С включается встроенный оптоэлектронный (не вносящий искажений в усиливаемый сигнал) Clip-limiter, который снижает уровень поступающего на вход усилителя мощности сигнала. При этом появляется слабое свечение индикатора термозащиты. Дальнейшее повышение температуры еще больше снижает уровень сигнала, о чем свидетельствует более интенсивное свечение индикатора термозащиты.
Полное отключение сигнала в усилителе DX1400SE-4 может произойти лишь при выходе из строя вентилятора или блокировке охлаждающего воздушного потока. В этом случае при достижении радиатором температуры 85°С система термозащиты выключит усилитель мощности, о чет будет свидетельствовать свечение индикатора CLIP/THERM.
Восстановление работоспособности модуля Park Audio DX1400SE-4 будет происходить в обратном порядке по мере снижения температуры. При этом отключившийся усилитель мощности при включении будет плавно поднимать уровень усиления до установленного значения.
Оптоэлектронный Clip-лимитер
Применённый в усилительном модуле DX1400SE-4 Clip-лимитер срабатывает при аварийных ситуациях и перегрузке снижает уровень входного сигнала, не внося в него искажений.
Плавный ввод сигнала
После подключения нагрузки усилитель мощности модуля Park Audio DX1400SE-4 плавно изменяет коэффициент усиления от нуля до максимального значения, что обеспечивает плавное нарастание громкости звука.
Индикация
Состоит из трех светодиодных индикаторов, один из которых индицирует включение питание, а два других – режим перегрузки усилителя мощности и срабатывание системы термозащиты соответствующего канала усилительного модуля.
Обрезной фильтр
В широкополосном встраиваемом усилителе рименен обрезной низкочастотный фильтр четвертого порядка (крутизна спада АЧХ – 24дБ/октаву), который предназначен для устранения паразитных низкочастотных составляющих сигнала, которые не могут воспроизводиться акустической системой. В базовой модели D1400SE-4 данный нзкочастотный фильтр устновлен с частотой среза 45Гц.
Встроенный параметрический корректор АЧХ
Обеспечивают параметрическую коррекцию амплитудно частотной характеристики модуля Park Audio DX1400SE-4. Коррекция может осуществляется на трех частотах с установкой соответствующих ширины полосы (добротности) и «подъема/завала» каждой частоты. Установки коррекции осуществляются на предприятии-изготовителе по согласованию с заказчиком.

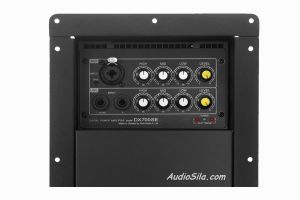

Входной блок
Состав:
- линейный вход левого канала (1/4”JACK);
- линейный вход правого канала (1/4”JACK);
- микрофонный вход (комбинированный соединитель XLR-JACK1/4”);
- регулятор уровня сигнала с линейного входа;
- регулятор уровня сигнала с микрофоного входа;
- регулятор чувствительности микрофонного входа (под отвертку);
- трехполосный эквалайзер (НЧ, СЧ, ВЧ) сигнала с линейного входа;
- трехполосный эквалайзер (НЧ, СЧ, ВЧ) сигнала с микрофонного входа.
Линейные и микрофонный входы усилительного модуля DX1400SE-4 симметричные.
Регулятор уровня сигнала с линейного входа - спаренный (стереофонический).
Эквалайзер сигнала с линейного входа спаренный (стереофонический).
Регулятор чувствительности микрофонного входа позволяет устанавливать необходимую чувствительность микрофонного входа усилитея DX1400SE-4, что обеспечивает возможность подключения различных типов микрофонов.
