Описание
Встраиваемый сабвуферный усилитель Park Audio DX700B-8 DSP PFC, 700 Вт/8 Ом c корректором мощности + DSP процессор
Встраиваемый профессиональный усилитель мощности DX700B-8 DSP PFC предназначен для установки в низкочастотные акустические системы (сабвуферы). Для создания необходимого тракта обработки сигнала в усилителях применен DSP процессор.
Конструктивные и функциональные особенности
Усилитель DX700B DSP PFC имеет три типа исполнения (по сопротивлению нагрузки):
Конструкция
Усилитель выполнен в виде моноблока. Все элементы конструкции смонтированы на одной несущей панели и помещены в кожух, выполняющий защитные функции и обеспечивающий углубленную посадку усилителя в корпус акустической системы.Питание к усилителю подводится с помощью отсоединяемого сетевого кабеля.
Источник питания
В усилителе установлен источник питания с корректором коэффициента мощности PFC (Power Factor Correction), который обеспечивает эффективное использование потребляемой усилителем электроэнергии, стабилизирует потребляемый ток, значительно снижает нагрузку на электрическую сеть, а также уменьшает вносимые в электрическую сеть помехи и искажения. И самое главное, выходная мощность усилителя перестает жестко зависеть от напряжения в питающей сети. Усилитель отдает полную заявленную мощность при напряжении питания в сети от 160 до 280 Вольт.
Усилитель мощности
Ключевой цифровой усилитель мощности класса «D» обеспечивает качество звукового сигнала на уровне лучших аналоговых усилителей. Усилитель мощности имеет высокую частоту коммутации транзисторов выходного каскада, большой КПД, и малое тепловыделение. Усилитель мощности установлен на общий с источником питания радиатор охлаждения.
Охлаждение
Охлаждение усилителя осуществляется с помощью вентилятора. В усилителе предусмотрено двухрежимное охлаждение с плавным изменением интенсивности. При низком уровне выходной мощности вентилятор полностью отключен, что обеспечивает полное отсутствие акустического шума. При высоком уровне выходной мощности или в условиях повышенной температуры окружающей среды происходит включение вентилятора, и интенсивность охлаждения плавно изменяется по мере роста температуры охлаждающего радиатора.

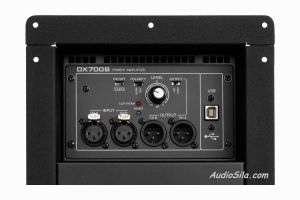

Входной блок
Состав:
- регулятор уровня;
- два линейных симметричных входа (XLR female);
- два линейных выхода (переключаемые, XLR male);
- переключатель линейного выхода (сателлит - проход);
- переключатель полярности выходного сигнала;
- переключатель предустановленных настроек DSP процессора;
- USB порт (USB B).
Симметричные входа обеспечивают существенное уменьшение наводок на длинные входные соединительные кабели.
Сигнал на линейные выходы поступает либо непосредственно с соответствующих линейных входов, либо с DSP процессора, который формирует сигнал с обрезанной низкочастотной частью для подачи его на усилитель акустических систем - сателлитов, не имеющий входного обрезного фильтра.
Переключатель полярности выходного сигнала предоставляет возможность изменения полярности сигнала на инверсную для наиболее оптимального согласования фазы излучения сабвуфера с другими акустическими системами звукоусилительного комплекса.
Переключатель предустановок позволяет выбрать соответствующие предустановленные характеристики, созданные трактом обработки DSP процессора.
USB интерфейс предоставляет возможность изменения параметров или перезаписи предустановок.
Защита от перегрузки и коротких замыканий
При возникновении коротких замыканий выхода или при перегрузке блока усилителя мощности, вызванной резким уменьшением сопротивления нагрузки, срабатывает система защиты, которая отключает выходной сигнал на 0,5 секунды с последующим его плавным восстановлением.
Защита от постоянного напряжения на выходе
Схемотехника усилителя обеспечивает отсутствие щелчков и помех от переходных процессов в момент включения/выключения. Защита динамических головок акустической системы от повреждения постоянным током обеспечивается источником питания усилителя, который выключается в случае появления на выходе усилителя постоянного напряжения, или мощных низкочастотных колебаний. При этом полностью гаснет вся индикация, в том числе и индикатор POWER.
Повторное включение усилителя можно произвести путем выключения и повторного включения питания выключателем POWER. Если появление постоянного напряжения носило случайный характер, то усилитель включится, и будет продолжать нормально функционировать. При наличии же неисправности, после повторного включения защита от постоянного напряжения вновь выключит источник питания.
Термозащита
Как правило перегрев усилителя может произойти лишь при выходе из строя вентилятора или блокировке охлаждающего воздушного потока через вентиляционные отверстия. В этом случае при достижении охлаждающим радиатором температуры 85°С система термозащиты выключит блок усилителя мощности, о чем будет свидетельствовать свечение индикатора CLIP/THERMAL.
После снижения температуры до установленного значения отключившийся блок усилителя мощности автоматически включится.
DSP процессор
Встроенный в усилитель DSP процессор предоставляет возможность создания и изменения необходимого вам тракта обработки сигнала, включая разнообразные фильтры (в том числе и FIR фильтры), кроссоверы, многополосные эквалайзеры, блоки динамической обработки, блоки задержки сигнала, а также различные блоки сложных алгоритмов (динамический бас, синтезаторы субгармоник и т.д.).
Для удобства потребителя в усилителе предусмотрены 3 предустановленные настройки процессора. Параметы предустановок приведены в разделе «Основные технические характеристики».
Управление изменениями настроек DSP процессора, а также создание своего оригинального тракта обработки сигнала осуществляется с персонального комьютера с установленным на него графическим редактором SigmaStudio. Инсталляционный пакет программы SigmaStudio ver.3.10 и руководство по использованию графического редактора идет в комплекте поставки на диске или Flash накопителе.
Доступны 32-х и 64-хбитная версия программы.
Автоотключение (энергосбережение)
Если уровень сигнала на входе усилителя мощности опустится ниже значения соответствующего выходной мощности 1,25 мВт на нагрузке 8Ом (100мВ на выходе) и не превысит указанное значение в течение 2-х минут, то система автоотключения отключит усилитель мощности и переведет встраиваемый усилитель в режим энегросбережения. При повышении уровня входного сигнала выше установленного значения работа усилителя возобновится автоматически. Данная система позволяет существенно снизить энергопотребление при отсутствии входного сигнала.
Примечания (см. тех. характеристики):
* При отключенных фильтрах (High-Pass Filter, Low-Pass Filter).
** Базовая установка. Можно изменить с помощью DSP процессора.
