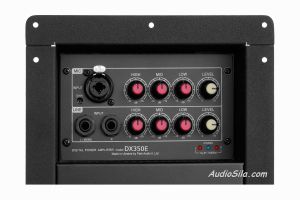

Встраиваемый широкополосный усилитель Park Audio DX350E-2
КОНСТРУКТИВНЫЕ И ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ МОДУЛЯ
Усилитель DX350E имеет три типа исполнения (по сопротивлению нагрузки):
- для нагрузки 2 Ома - DX350E-2
- для нагрузки 4 Ома - DX350E-4
- для нагрузки 8 Ом - DX350E-8
Конструкция
Конструктивно усилительный модуль Park Audio DX350E-2 представляет собой моноблок. Все элементы конструкции смонтированы на одной несущей панели и помещены в кожух, который выполняет защитные функции и обеспечивает углубленную посадку модуля в корпус акустической системы. Питание к модулю DX350E-2 подводится с помощью отсоединяемого сетевого кабеля.
Структура модуля:
- источник питания;
- усилитель мощности;
- входной блок.
Источник питания
В усилительном модуле Park Audio DX350E-2 используется импульсный блок питания. Это позволяет получать высокую выходную мощность при минимальном весе модуля.
Усилитель мощности
Цифровой усилитель мощности, который используется в усилительном модуле DX350E-2 (класс «D») имеет высокий КПД и малое тепловыделение, а также, за счет высокой частоты коммутации транзисторов выходного каскада обеспечивает качество звукового сигнала встраиваемого широкополосного усилителя DX350E-2, не уступающее лучшим аналоговым усилителям.
Охлаждение
Охлаждение модуля Park Audio DX350E-2 (усилителя мощности и источника питания) естественное. Отвод тепла осуществляется плоским алюминиевым радиатором, расположенным под стальным защитно-декоративным кожухом. Система охлаждения обеспечивает надежное охлаждение модуля во всем диапазоне рабочих температур (5 - 35°С).
Защита от перегрузки и коротких замыканий
При возникновении коротких замыканий выхода или при перегрузке усилителя мощности модуля, вызванной резким уменьшением сопротивления нагрузки, срабатывает система защиты усилительного модуля Park Audio DX350E-2, которая отключает выходной сигнал на 0,5 секунды с последующим его плавным восстановлением.
Защита от постоянного напряжения на выходе
Схемотехника модуля обеспечивает отсутствие щелчков и помех от переходных процессов в момент включения/выключения. Защита головок акустической системы от повреждения постоянным током обеспечивается источником питания встраиваемого усилителя DX350E-2, который выключается в случае появления на выходе усилителя мощности модуля постоянного напряжения или мощных низкочастотных колебаний. При этом полностью гаснет вся индикация, в том числе и индикатор POWER. Повторное включение модуля можно произвести путем выключения и повторного включения питания выключателем POWER. Если появление постоянного напряжения носило случайный характер, то модуль включится, и будет продолжать нормально функционировать. При наличии же неисправности, после повторного включения защита от постоянного напряжения вновь выключит источник питания.
Защита от высокочастотных колебаний
При появлении на выходе модуля DX350E-2 мощных высокочастотных колебаний (как правило, поступающих на вход с микшера, кроссовера или плохого входного кабеля), система защиты включает оптоэлектронный Clip-лимитер, который снижает уровень поступающего на вход сигнала. Эта система защиты существенно снижает вероятность повреждения высокочастотных головок немузыкальными сигналами с мощным высокочастотным спектром.
Термозащита
Система термозащиты обеспечивает надежную и бесперебойную работу модуля в случае его перегрева. В случае повышения температуры охлаждающего радиатора до 65°С включается встроенный оптоэлектронный (не вносящий искажений в усиливаемый сигнал) Clip-limiter, который снижает уровень сигнала, поступающего на вход усилителя мощности. При этом появляется слабое свечение индикатора термозащиты модуля Park Audio DX350E-2. Дальнейшее повышение температуры еще больше снижает уровень сигнала, о чем свидетельствует более интенсивное свечение индикатора термозащиты.
Полное отключение сигнала системой термозащиты может произойти лишь в случае достижении охлаждающим радиатором модуля DX350E-2 температуры 85°С (вследствие, например, перекрывания вентиляционных отверстий в кожухе усилительного модуля). Этому состоянию соответствует яркое свечение индикатора CLIP/THERM.
Восстановление работоспособности встраиваемого усилителя Park Audio DX350E-2 будет происходить в обратном порядке по мере снижения температуры. При этом отключившийся усилитель мощности при включении будет плавно поднимать уровень усиления до установленного значения.
Оптоэлектронный Clip-лимитер
Применённый в усилительном модуле DX350E-2 Clip-лимитер срабатывает при аварийных ситуациях и перегрузке снижает уровень входного сигнала, не внося в него искажений.
Плавный ввод сигнала
После подключения нагрузки усилитель мощности модуля Park Audio DX350E-2 плавно изменяет коэффициент усиления от нуля до максимального значения, что обеспечивает плавное нарастание громкости звука.
Индикация
Состоит из трех светодиодных индикаторов, один из которых индицирует включение питание, а два других – режим перегрузки усилителя мощности и срабатывание системы термозащиты соответствующего канала усилительного модуля DX350E-4.
Обрезной фильтр
В широкополосном встраиваемом усилителе рименен обрезной низкочастотный фильтр четвертого порядка (крутизна спада АЧХ – 24дБ/октаву), который предназначен для устранения паразитных низкочастотных составляющих сигнала, которые не могут воспроизводиться акустической системой. В базовой модели D350E-2 данный нзкочастотный фильтр устновлен с частотой среза 45Гц.
Встроенный параметрический корректор АЧХ
Обеспечивают параметрическую коррекцию амплитудно частотной характеристики модуля Park Audio DX350E-2. Коррекция может осуществляется на трех частотах с установкой соответствующих ширины полосы (добротности) и «подъема/завала» каждой частоты. Установки коррекции осуществляются на предприятии-изготовителе по согласованию с заказчиком.
Входной блок
Состав:
- линейный вход левого канала (1/4”JACK);
- линейный вход правого канала (1/4”JACK);
- микрофонный вход (комбинированный соединитель XLR-JACK1/4”);
- регулятор уровня сигнала с линейного входа;
- регулятор уровня сигнала с микрофоного входа;
- регулятор чувствительности микрофонного входа (под отвертку);
- трехполосный эквалайзер (НЧ, СЧ, ВЧ) сигнала с линейного входа;
- трехполосный эквалайзер (НЧ, СЧ, ВЧ) сигнала с микрофонного входа.
Линейные и микрофонный входы усилительного модуля DX350E-2 симметричные.
Регулятор уровня сигнала с линейного входа - спаренный (стереофонический).
Эквалайзер сигнала с линейного входа спаренный (стереофонический).
Регулятор чувствительности микрофонного входа позволяет устанавливать необходимую чувствительность микрофонного входа усилитея DX350E-2, что обеспечивает возможность подключения различных типов микрофонов.
