Встраиваемый широкополосный усилитель Park Audio DX250-8
Конструктивные и функциональные особенности модуля
Усилитель мощности Park Audio DX250 имеет три типа исполнения (по сопротивлению нагрузки):
- для нагрузки 2 Ома - DX250-2
- для нагрузки 4 Ома - DX250-4
- для нагрузки 8 Ом - DX250-8
Конструкция
Конструктивно усилительный модуль Park Audio DX250-8 представляет собой моноблок. Все элементы конструкции смонтированы на одной несущей панели и помещены в кожух, который выполняет защитные функции и обеспечивает углубленную посадку модуля в корпус акустической системы. Питание к модулю Park Audio DX250-8 подводится с помощью отсоединяемого сетевого кабеля.
Структура модуля:
- источник питания;
- усилитель мощности;
- входной блок.
Источник питания
В усилительном модуле Park Audio DX250-8 используется импульсный блок питания. Это позволяет получать высокую выходную мощность при минимальном весе модуля.
Усилитель мощности
Цифровой усилитель мощности, который используется в усилительном модуле DX250-8 (класс «D») имеет высокий КПД и малое тепловыделение, а также, за счет высокой частоты коммутации транзисторов выходного каскада обеспечивает качество звукового сигнала встраиваемого широкополосного усилителя DX250-8, не уступающее лучшим аналоговым усилителям.
Охлаждение
Охлаждение модуля DX250-8 (усилителя мощности и источника питания) естественное. Отвод тепла осуществляется плоским алюминиевым радиатором, расположенным под стальным защитно-декоративным кожухом. Система охлаждения обеспечивает надежное охлаждение модуля во всем диапазоне рабочих температур (5 - 35°С).
Защита от перегрузки и коротких замыканий
При возникновении коротких замыканий выхода или при перегрузке усилителя мощности встраиваемого модуля DX250-8 срабатывает система защиты, которая отключает выходной сигнал на 0,5 секунды с последующим его плавным восстановлением.
Защита от постоянного напряжения на выходе
Схемотехника Park Audio DX250-8 обеспечивает отсутствие щелчков и помех от переходных процессов в момент включения/выключения. Защита акустической системы (в которую устанавливается модуль) от повреждения постоянным током обеспечивается источником питания модуля, который выключается в случае появления на выходе усилителя мощности модуля постоянного напряжения или мощных низкочастотных колебаний. При этом полностью гаснет вся индикация модуля DX250-8, в том числе и индикатор POWER.
Повторное включение модуля можно произвести путем выключения и повторного включения питания выключателем POWER. Если появление постоянного напряжения носило случайный характер, то усилитель DX250-8 включится, и будет продолжать нормально функционировать. При наличии же неисправности, после повторного включения защита от постоянного напряжения вновь выключит источник питания.
Защита от высокочастотных колебаний
При появлении на выходе модуля DX250-8 мощных высокочастотных колебаний (как правило, поступающих на вход с микшера, кроссовера или плохого входного кабеля), система защиты включает оптоэлектронный Clip-лимитер, который снижает уровень поступающего на вход сигнала. Эта система защиты существенно снижает вероятность повреждения высокочастотных головок немузыкальными сигналами с мощным высокочастотным спектром.
Термозащита
Система термозащиты обеспечивает надежную и бесперебойную работу модуля в случае его перегрева. В случае повышения температуры охлаждающего радиатора до 65°С включается встроенный оптоэлектронный (не вносящий искажений в усиливаемый сигнал) Clip-limiter, который снижает уровень сигнала, поступающего на вход усилителя мощности. При этом появляется слабое свечение индикатора термозащиты модуля Park Audio DX250-8. Дальнейшее повышение температуры еще больше снижает уровень сигнала, о чем свидетельствует более интенсивное свечение индикатора термозащиты.
Полное отключение сигнала системой термозащиты может произойти лишь в случае достижении охлаждающим радиатором модуля DX250-8 температуры 85°С (вследствие, например, перекрывания вентиляционных отверстий в кожухе усилительного модуля). Этому состоянию соответствует яркое свечение индикатора CLIP/THERM.
Восстановление работоспособности встраиваемого усилителя DX250-8 будет происходить в обратном порядке по мере снижения температуры. При этом отключившийся усилитель мощности при включении будет плавно поднимать уровень усиления до установленного значения.
Оптоэлектронный Clip-лимитер
Применённый в усилительном модуле DX250-8 Clip-лимитер срабатывает при аварийных ситуациях и перегрузке снижает уровень входного сигнала, не внося в него искажений.
Плавный ввод сигнала
После подключения нагрузки усилитель мощности модуля Park Audio DX250-8 плавно изменяет коэффициент усиления от нуля до максимального значения, что обеспечивает плавное нарастание громкости звука.
Индикация
Система индиканции встраиваемого модуля DX250-8 состоит из двух светодиодных индикаторов, один из которых индицирует включение питание, а второй – режим перегрузки усилителя мощности модуля и срабатывание системы термозащиты.
Входной блок

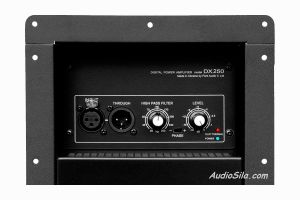

Состав модуля Park Audio DX250-8:
- линейный вход (XLR female);
- линейный выход (XLR male);
- регулятор уровня;
- регулятор частоты среза разделительного фильтра верхних частот;
- переключатель фазы выходного сигнала.
Вход модуля – симметричный.
Входной и выходной соединители модуля DX250-8 включены параллельно, т.е. контакты выходного соединителя подключены к одноименным контактам входного соединителя. Это дает возможность использовать встраиваемый моудуль в качестве разветвителя сигнала.
Регулятор уровня изменяет уровень сигнала, подаваемый на усилитель мощности модуля Park Audio DX250-8.
Регулятор частоты среза разделительного фильтра верхних частот позволяет установить нижнюю частоту полосы пропускания модуля (от 28 до 250Гц).
Переключатель фазы выходного сигнала предоставляет возможность изменения фазы сигнала на 180° (инверсия) для наиболее оптимального согласования фазы излучения акустической системы, в который установлен модуль DX250, с другими акустическими системами звукоусилительного комплекса.
Обрезной и разделительный фильтры
В модуле DX250-8 установлены:
- обрезной фильтр верхних частот четвертого порядка (крутизна спада сигнала – 24 дБ/октаву;
- плавно регулируемый разделительный фильтр верхних частот второго порядка (крутизна спада сигнала – 12 дБ/октаву.
Обрезной фильтр верхних частот встраиваемого усилительного модуля Park Audio DX250-8 предназначен для устранения паразитных низкочастотных составляющих сигнала, которые не могут воспроизводиться акустической системой.
В базовой модели модуля установлен обрезной фильтр верхних частот с частотой настройки 45 Гц.
Разделительный фильтр верхних частот модуля DX250-8 предназначен для ограничения усиливаемого диапазона частот в случае применения модуля в акустических системах-сателлитах.
Частота среза разделительного фильтра может плавно устанавливаться регулятором в диапазоне от 28 Гц до 250 Гц.
Встроенный параметрический корректор АЧХ
Обеспечивают параметрическую коррекцию частотной характеристики модуля.
Коррекция может осуществляется на трех частотах с установкой соответствующих ширины полосы (добротности) и «подъема/завала» каждой частоты. Установки коррекции усилительного модуля Park Audio DX250-8 осуществляются на предприятии-изготовителе по согласованию с заказчиком.
Примечания (см. тех. характеристики):
* Приведен диапазон рабочих частот базовой модели.
