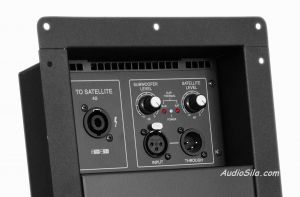

Park Audio DX700M-4 встраиваемый комбинированный двухканальный усилитель 350 Вт + 350 Вт
КОНСТРУКТИВНЫЕ И ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ МОДУЛЯ
Назначение
Встраиваемый двухканальный усилительный модуль Park Audio DX700M-4 предназначен для установки в двух или трехполосные акустические системы в качестве усилителя сигналов звуковой частоты. При этом один канал модуля усиливает низкочастотный диапазон звукового сигнала, а другой средне и высокочастотный. Разделение сигнала на две полосы осуществляется встроенным кроссовером.
Усилитель мощности звука DX700M имеет два типа исполнения (по сопротивлению нагрузки):
- DX700M-4 - для нагрузки 4 Ома
- DX700M-8 - для нагрузки 8 Ом
Конструкция
Конструктивно модуль представляет собой моноблок. Все элементы конструкции смонтированы на одной несущей панели и помещены в кожух, который выполняет защитные функции и обеспечивает углубленную посадку модуля в корпус акустической системы. Питание к модулю подводится с помощью отсоединяемого сетевого кабеля.
Структура модуля Park Audio DX700M-4:
- источник питания;
- усилитель мощности;
- входной блок.
Источник питания
Импульсный. Позволяет получать высокую выходную мощность при минимальном весе модуля.
Усилитель мощности
Цифровой усилитель мощности (класс «D») имеет высокий КПД и малое тепловыделение, а также, за счет высокой частоты коммутации транзисторов выходного каскада обеспечивает качество звукового сигнала, не уступающее лучшим аналоговым усилителям.
Охлаждение
Охлаждение модуля DX700M-4 (усилителя мощности и источника питания) осуществляется с помощью вентилятора. Система охлаждения обеспечивает надежное охлаждение модуля во всем диапазоне рабочих температур (5 - 35°С). В модуле предусмотрено двухрежимное охлаждение с плавным изменением интенсивности. При нормальных климатических условиях и низком уровне выходной мощности вентилятор полностью отключен, что обеспечивает полное отсутствие акустического шума. При работе модуля с большой выходной мощностью, а также в условиях повышенной температуры окружающей среды, при соответствующем нагреве охлаждающего радиатора происходит включение вентилятора, после чего интенсивность охлаждения плавно изменяется по мере роста температуры.
Защита от перегрузки и коротких замыканий
При возникновении коротких замыканий выхода или при перегрузке усилителя мощности модуля, вызванной резким уменьшением сопротивления нагрузки, срабатывает система защиты, которая отключает выходной сигнал на 0,5 секунды с последующим его плавным восстановлением.
Защита от постоянного напряжения на выходе
Схемотехника модуля Park Audio DX700M-4 обеспечивает отсутствие щелчков и помех от переходных процессов в момент включения/выключения. Защита акустической системы (в которую устанавливается модуль) от повреждения постоянным током обеспечивается источником питания модуля, который выключается в случае появления на выходе усилителя мощности модуля постоянного напряжения или мощных низкочастотных колебаний. При этом полностью гаснет вся индикация, в том числе и индикатор POWER.
Повторное включение модуля можно произвести путем выключения и повторного включения питания выключателем POWER. Если появление постоянного напряжения носило случайный характер, то модуль включится, и будет продолжать нормально функционировать. При наличии же неисправности, после повторного включения защита от постоянного напряжения вновь выключит источник питания.
Термозащита
Обеспечивает надежную защиту и бесперебойную работу модуля в случае его перегрева. В случае повышения температуры охлаждающего радиатора до 65°С включается встроенный оптоэлектронный (не вносящий искажений в усиливаемый сигнал) Clip-limiter, который снижает уровень сигнала, поступающего на вход усилителя мощности. При этом появляется слабое свечение индикатора термозащиты. Дальнейшее повышение температуры еще больше снижает уровень сигнала, о чем свидетельствует более интенсивное свечение индикатора термозащиты.
Полное отключение сигнала системой термозащиты может произойти лишь в случае достижении охлаждающим радиатором температуры 85°С (вследствие, например, перекрывания вентиляционных отверстий в кожухе усилительного модуля). Этому состоянию соответствует яркое свечение индикатора CLIP/THERM.
Восстановление работоспособности будет происходить в обратном порядке по мере снижения температуры. При этом отключившийся усилитель мощности при включении будет плавно поднимать уровень усиления до установленного значения.
Оптоэлектронный Clip-лимитер
При аварийных ситуациях и перегрузке снижает уровень входного сигнала, не внося в него искажений.
Плавный ввод сигнала
После включения усилитель мощности модуля Park Audio DX700M-4 плавно изменяет коэффициент усиления от нуля до максимального значения, что обеспечивает плавное нарастание громкости звука.
Индикация
Состоит из трех светодиодных индикаторов, один из которых индицирует включение питание, а два других – режим перегрузки усилителя мощности и срабатывание системы термозащиты соответствующего канала модуля.
Входной блок
Состав входного блока модуля DX700M-4:
- регуляторы уровня низкочастотного и средне-высокочастотного каналов (каналов субвуфера и сателлита);
- линейный вход (XLR female);
- линейный выход (XLR male);
Вход модуля – симметричный.
Соединители линейного входа и выхода модуля включены параллельно, т.е. контакты выходного соединителя подключены к одноименным контактам входного соединителя. Это дает возможность использовать модуль в качестве разветвителя сигнала.
Встроенный кроссовер
Обеспечивает разделение звукового сигнала на две полосы для отдельного усиления двумя каналами усилителя мощности модуля. В кроссовере установлены фильтры трельего порядка с крутизной спада АЧХ 18 дб/октава. Частота раздела кроссовера устанавливается на предприятии-изготовителе по согласованию с заказчиком и указывается на этикетке, расположенной на кожухе модуля. В базовой модели установлена частота раздела 140 Гц.
Обрезной фильтр верхних частот
Предназначен для устранения паразитных низкочастотных составляющих сигнала, которые не могут воспроизводиться акустической системой. В модуле установлен обрезной фильтр верхних частот четвертого порядка, крутизна спада сигнала – 24 дБ/октава. Фильтр установлен только в низкочастотном канале модуля.
Встроенный параметрический корректор АЧХ
Осуществляет параметрическую коррекцию частотной характеристики модуля.
Коррекция осуществляется на трех частотах отдельно для каждой полосы усиления с установкой соответствующих ширины полосы (добротности) и «подъема/завала» каждой частоты. Установки коррекции осуществляются на предприятии-изготовителе по согласованию с заказчиком.
