2 х
150 Вт,
8 Ом
- естественное охлаждение
- MOSFET выходные транзисторы
- корпус
1U, вес
8.5кг
Усилитель мощности VX300 с 1.11.2009г. был модернизирован, в названии которого теперь добавился индекс MkII.
Внешне изменилась только задняя панель
прибора, где полностью изменен входной блок усилителя VX300 MkII.
- Входные разъемы
1/4"JACK заменены на разъемы XLR.
- Появился переключатель режима работ.
- Теперь усилитель может работать также в и режиме МОСТ (300Вт в канал).
- Изменения
коснулись и также внутренней части усилителя.
- Приборы переведены на
современную элементную базу.
- В то же время их схемотехника не
претерпела принципиальных изменений.
ПАРАМЕТРЫ |
| Номинальное сопротивление нагрузки | 8 Ом |
Выходная мощность
| 150 Вт (канал, 8 Ом, 220 В) |
| Пиковая выходная мощность | 200 Вт (канал, 8 Ом, 10 мс, 220 В) |
| Диапазон частот | 20 Гц - 20 кГц (±0.2 дБ, 150 Вт, 8 Ом) |
| 10 Гц - 60 кГц (±1 дБ, 1 Вт, 8 Ом) |
| Общие гармонические искажения | 0.003% (1 кГц, 8 Ом) |
| 0.02% (20 Гц - 20 кГц, 8 Ом) |
| Скорость нарастания выходного напряжения | 40 В/мкс (канал) |
| Коэффициент демпфирования | 300 (1 кГц, 8 Ом) |
| Переходное затухание между каналами | 60 дБ (1 кГц) |
| Отношение сигнал/шум | 98 дБ (не взвешенное) |
| Входное сопротивление | 10 кОм (симметричное) |
| Чувствительность | 0.775 В |
| Сеть питания | 220 В, 50/60 Гц |
| Масса | 8.5 кг |

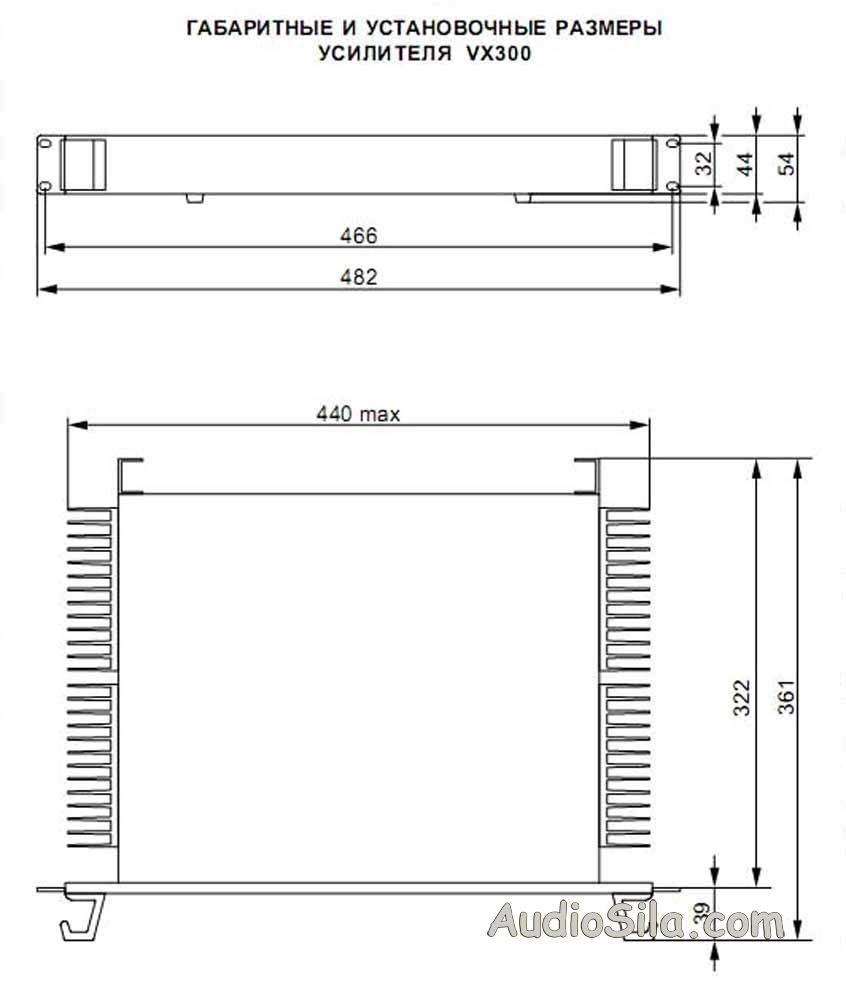

| Габаритные размеры | 482 мм (ш), 54 мм (в), 361 мм (г) |
ОписаниеВыходной каскад
Выполнен по схемотехнике класса «H» с использованием комплементарных пар MOSFET транзисторов фирмы «IR».
Усилитель VX300 MkII состоит из двух конструктивно разделенных и полностью независимых каналов. Каждый из каналов выполнен на отдельной печатной плате. Все системы слежения и контроля за работой усилителя являются независимыми для обоих каналов.
Система охлаждения усилителя VX300 MkII естественная, независимая для кажого канала. Охлаждение выходных транзисторов осуществляется радиаторами, расположенными на боковых поверхностях корпуса усилителя.
Общий для обоих каналов. Выполнен по классической схемотехнике двухуровневого питания с использованием тороидального трансформатора.
Светодиодная. Состоит из индикатора включения и трех индикаторов состояния каждого из каналов:
• индикатор «SIGNAL» индицирует наличие сигнала на входе соответствующего канала;
• индикатор «CLIP» индицирует режим перегрузки выходного каскада и включение Clip-лимитера;
• индикатор «ALARM» индицирует аварийное состояние соответствующего канала усилителя и срабатывание защиты при наличии на выходе постоянного напряжения, мощных низкочастотных колебаний, а также при перегреве выходного каскада усилителя.
Защита от перегрузки и коротких замыканий выхода
Обеспечивает защиту выходного каскада усилителя VX300 MkII. Для уменьшения искажений звука при перегрузках и повышения надежности прибора при коротких замыканиях выхода в усилителе применен встроенный Clip-лимитер, который уменьшает уровень сигнала при перегрузке и обеспечивает максимально возможное качество звука в этом режиме.
При работе защиты усилитель VX300 MkII не отключается и автоматически восстанавливает работоспособность после устранения короткого замыкания или перегрузки.
Защита от постоянного напряжения на выходе
В усилителе VX300 MkII применена релейная защита, которая обеспечивает защиту от прохождения в нагрузку всякого рода щелчков и помех от переходных процессов в момент включения/выключения, а также защиту акустических систем в случае появления на выходе усилителя постоянного напряжения.
Защита от высокочастотных колебаний
При появлении на выходе мощных высокочастотных колебаний, которые могут возникнуть от возбуждения каких-либо каскадов собственно самого усилителя или могут быть поданы на вход усилителя с какого-нибудь другого устройства (кроссовер, микшерный пульт), система защиты заблокирует входной сигнал и отключит нагрузку (акустическую систему) от соответствующего канала усилителя.
Эта система защиты гарантировано предотвратит повреждение высокочастотных динамиков немузыкальными сигналами с мощным высокочастотным спектром.
Обеспечивает защиту выходного каскада усилителя от перегрева. При нагреве выходных транзисторов до температуры 85°С система термозащиты отключит нагрузку (акустическую систему) от соответствующего канала. После снижения температуры транзисторов до заданного значения произойдет автоматическое подключение акустической системы, и работа канала возобновится.
После подключения нагрузки усилитель VX300 MkII плавно изменяет коэффициент усиления от нуля до максимального значения, что обеспечивает плавное нарастание громкости звука в акустических системах.
Входной фильтр
Для улучшения работы акустических систем в усилителе VX300 MkII установлен обрезной фильтр верхних частот.
Он обрезает низкочастотные составляющие сигнала (частоты ниже 45Гц), которые не воспроизводятся подавляющим большинством профессиональных акустических систем.
Работа такого фильтра значительно снижает смещение диффузора низкочастотного громкоговорителя на частотах ниже частоты среза акустической системы, что позволяет существенно увеличить подаваемую на нее мощность, не опасаясь повредить низкочастотный громкоговоритель. Мощность усилителя не расходуется на бесполезную “болтанку” диффузора громкоговорителя и нагрев его звуковой катушки.
Работа фльтра также весьма благоприятно сказывается на тепловом режиме и нагрузке на выходные транзисторы, что в свою очередь повышает надежность самого усилителя.
Фильтр может работать в следующих режимах:
- «OFF» - линейная АЧХ усилителя. Используется только при работе усилителя в составе студий или кинотеатров с полнодиапазонными акустическими системами.
- «ON» - АЧХ с обрезанными низкочастотными составляющими ниже 45 Гц. Рекомендуется для большинства применений.
- «LF BOOST» - АЧХ с подъемом низкочастотных составляющих сигнала в области 50 Гц. Рекомендуется для использования при работе усилителя с акустическими системами-субвуферами. При включении этого режима чувствительность усилителя повышается на 4 дБ.
Режимы работы фильтра переключаются с помощью перемычек (джамперов), расположенных внутри корпуса усилителя.
Предприятие–изготовитель выпускает усилители VX300 MkII с установкой перемычек в режим «ON». При необходимости изменения режима работы фильтра обращайтесь за технической консультацией к региональным дилерам.
Использование симметричных входов обеспечивает существенное уменьшение наводок на длинные входные соединительные кабели.
Спаренные входные соединители
Позволяют подключать сразу несколько усилителей к одному источнику сигнала, используя лишь стандартные соединительные кабели.
Регуляторы входнго уровня
Позволяют устанавливать необходимую чувствительность усилителя (отдельно для каждого канала), что имеет большое значение при работе нескольких усилителей параллельно, особенно при работе на различные типы акустических систем или в составе многополосных комплексов звукотехнической аппаратуры. Расположены на передней панели усилителя.
Устраняет возможность появления фона переменного тока при совместной работе нескольких усилителей (или усилителя с другими устройствами) путем соединения/разъединения схемной и корпусной земли.
Отсоединяемый сетевой кабель
Обеспечивает удобство транспортировки и установки в стойку.
