Активный звукоусилительный комплекс Magic Set 1000

Активный звукоусилительный комплекс MAGIC SET 1000 компании ПаркАудио (ParkAudio) рассчитан на озвучивание небольших площадок актовых залов, ресторанов, дискотек, клубов, школ, церквей, крытых спортивных сооружений и выставочных залов.

Активный звукоусилительный комплекс MAGIC SET 1000 состоит из активного субвуфера и двух сателлитов. В активном субвуфере установлен трехканальный усилитель, обеспечивающий усиление сигналов как для самого субвуфера, так и для сателлитов, подключаемых к нему. Такая компоновка электронной части комплекса значительно упрощает транспортировку, установку и, что самое главное, практически полностью исключает вероятность ошибок при подключении.

Сателлиты устанавливаются на телескопические стойки.

Активный звукоусилительный комплекс MAGIC SET 1000 может работать в трех режимах: СТЕРЕО, МОНО, МОНИТОР. В режиме «МОНО» оба канала сателлитов работают от одного источника сигнала. В режиме «МОНИТОР» один из каналов сателлитов (канал А) работает от основного источника сигнала, а второй канал сателлита (канал В) работает в широкой полосе от источника сигнала монитора (монитор подключается на выход канала В вместо второго сателлита).

СУБВУФЕР

Корпус субвуфера MAGIC SET 1000 имеет прямоугольную форму и изготовлен из высококачественной мелкодисперсной древесностружечной плиты и имеет два варианта наружной отделки:
– многослойное полиуретановое покрытие серого цвета;
– тканевое покрытие (“carpet”) черного цвета.

На боковых стенках корпуса системы врезаны утопленные ручки для переноски.

Фронтальная панель системы закрыта декоративно-защитной металлической решеткой. Для дополнительной брызговодозащиты решетка может обклеиваться акустически прозрачным поролоном (дополнительно заказываемая опция).

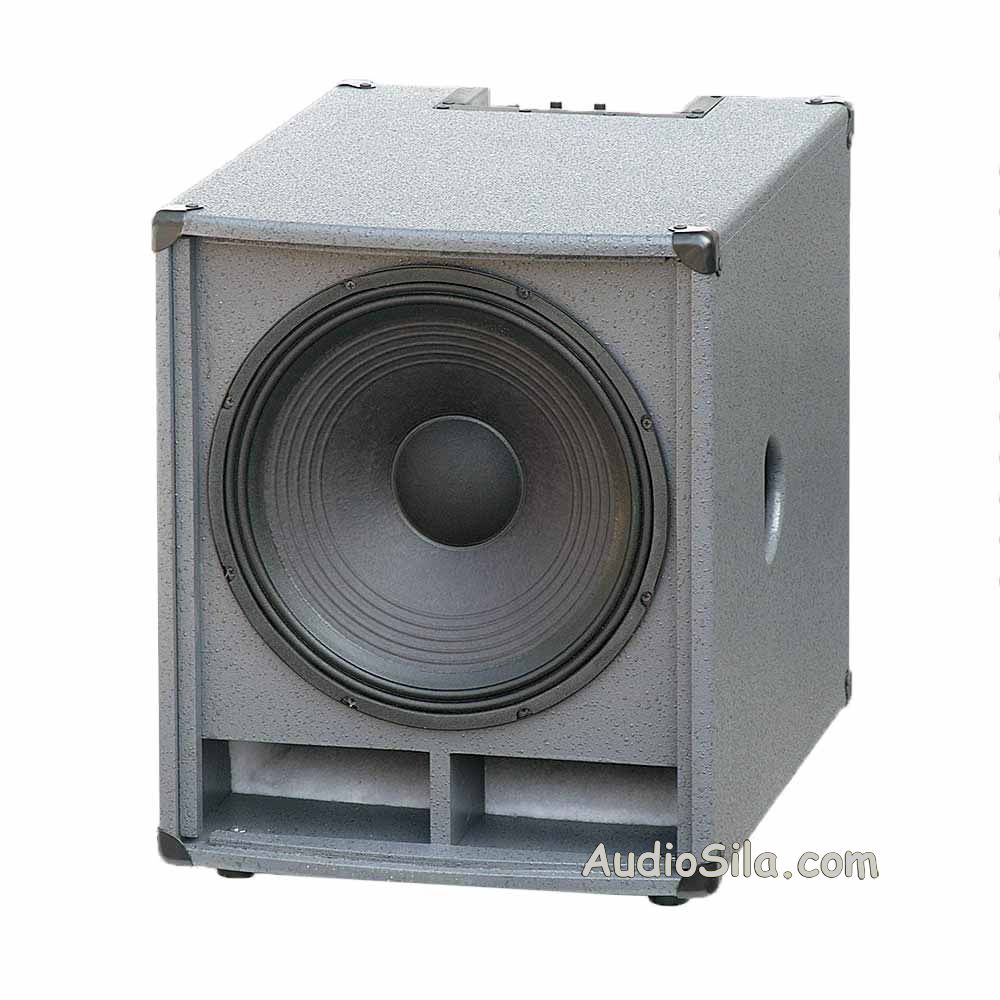

На фронтальной панели установлена 15-ти дюймовая низкочастотная длинноходовая головка EMINENCE DELTA15LF.

Акустическое оформление – фазоинвертор. Прямоугольный туннель фазоинвертора расположен в нижней части фронтальной панели.

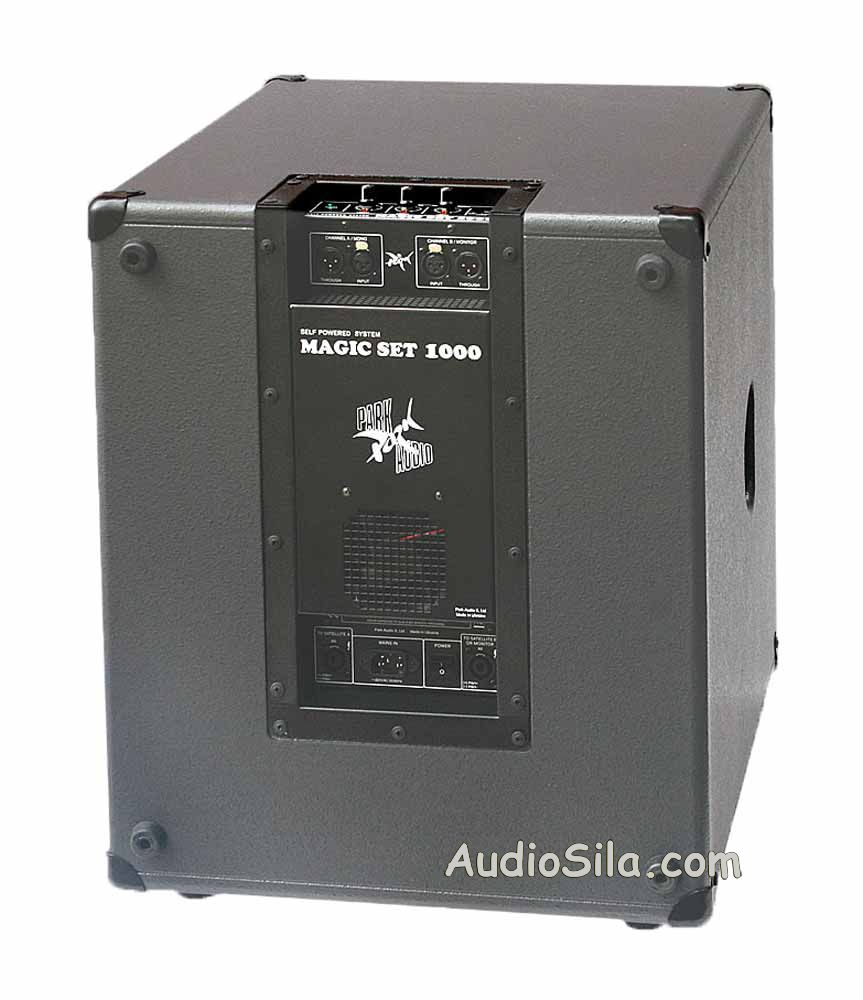

Со стороны задней панели установлен трехканальный усилитель (усилительный модуль) DX600T. Панель усилителя с органами управления выходит на верхнюю панель акустической системы.

Встроенный усилитель, имеет защиту от перегрузки, коротких замыканий и перегрева, а также Clip-лимитер, не допускающий жесткого ограничения выходного сигнала.

Входной блок усилителя имеет два линейных входа (канал А и канал В) и два линейных выхода, которые включены параллельно линейным входам. В усилителе имеются три регулятора уровня, позволяющие независимо установливать необходимый уровень усиления по каналам сателлитов и каналу субвуфера (сигнал для субвуфера, в зависимости от режима, выделяется из сигнала одного или обоих каналов).

Встроенный в усилитель кроссовер обеспечивает выделение соответствующей частотной полосы для каналов сателлитов и канала субвуфера.

В усилителе установлен шестичастотный параметрический корректор АЧХ, осуществляющий коррекцию частотной характеристики каналов сателлитов. Наличие такого корректора позволило тщательно выровнять частотную характеристику комплекса по звуковому давлению.

Схемотехника встроенного усилителя обеспечивает высокий КПД выходного каскада (выходной каскад класса «Н»), оптимальное использование источника питания и низкое выделение тепла. Усилитель имеет естественное охлаждение и импульсный источник питания.

САТЕЛЛИТ

Двухполосная акустическая система.

Корпус трапецивидной формы. Изготовлен из высококачественной мелкодисперсной древесностружечной плиты и имеет два варианта наружной отделки:
– многослойное полиуретановое покрытие серого цвета;
– тканевое покрытие (“carpet”) черного цвета.

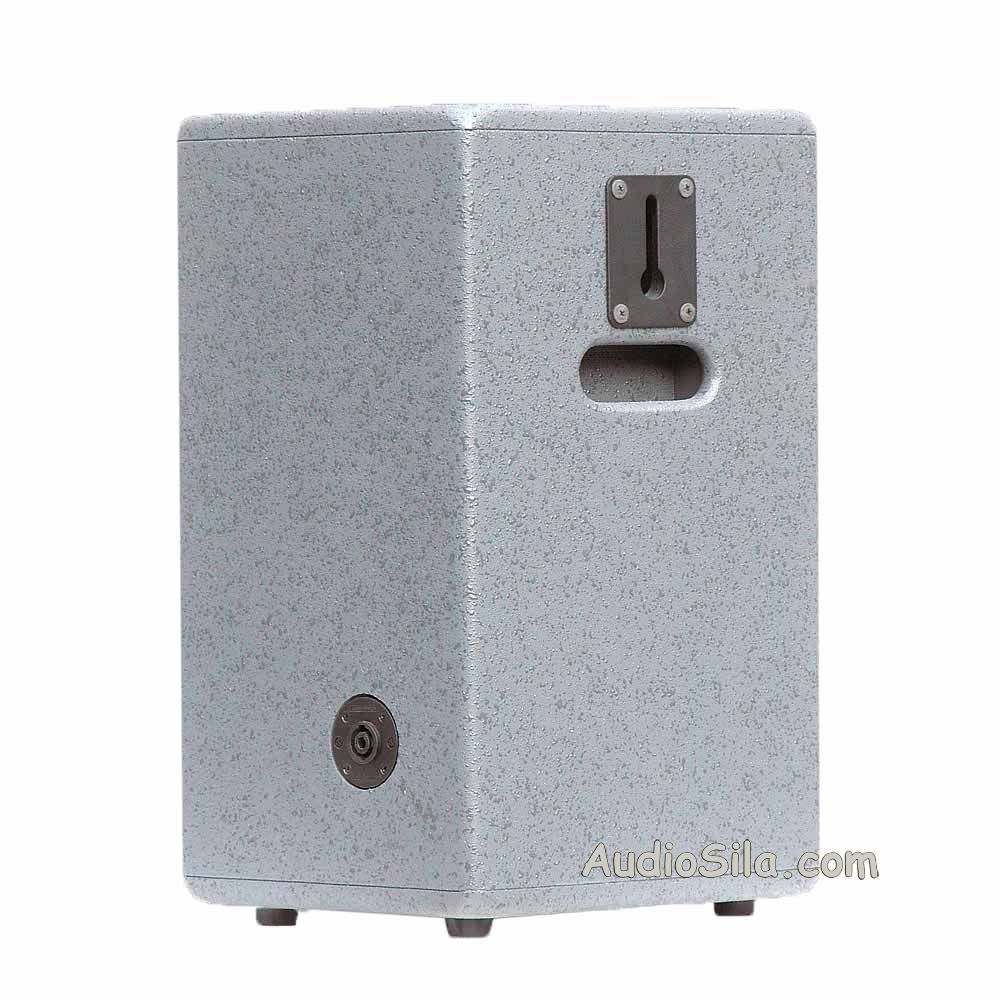

На задней стенке корпуса врезана утопленная ручка для переноски. В нижней стенке корпуса имеется специальное гнездо (фланец) для установки на телескопическую стойку.

Акустическое оформление системы – фазоинвертор.

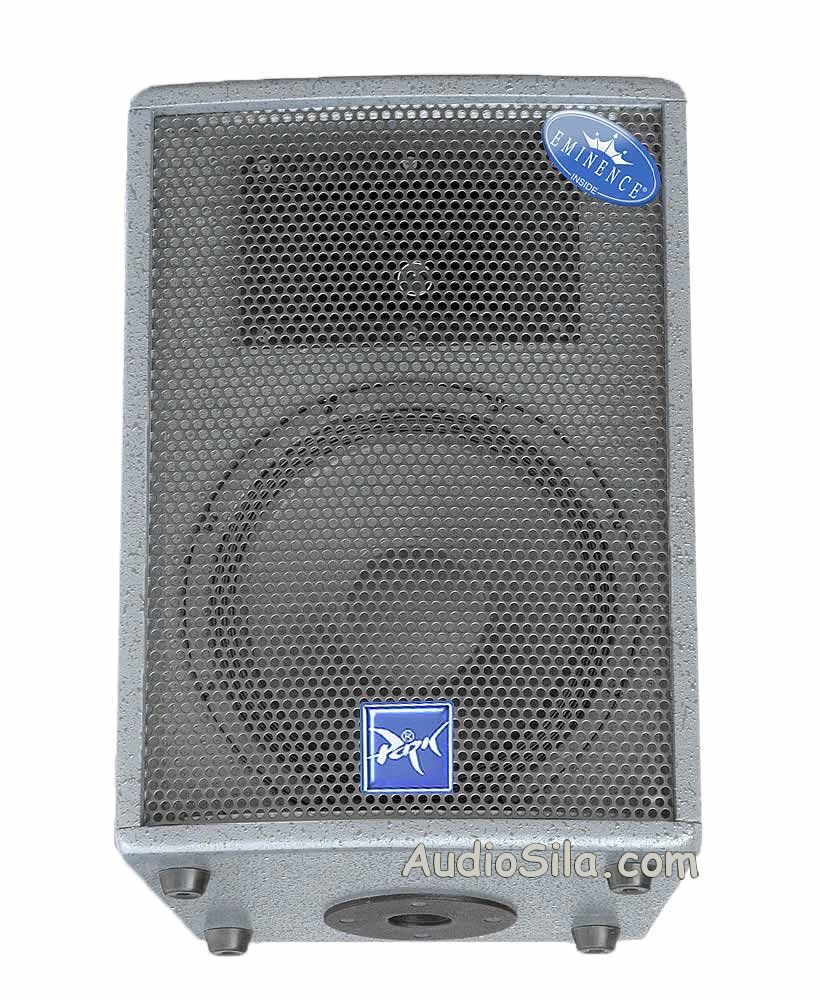

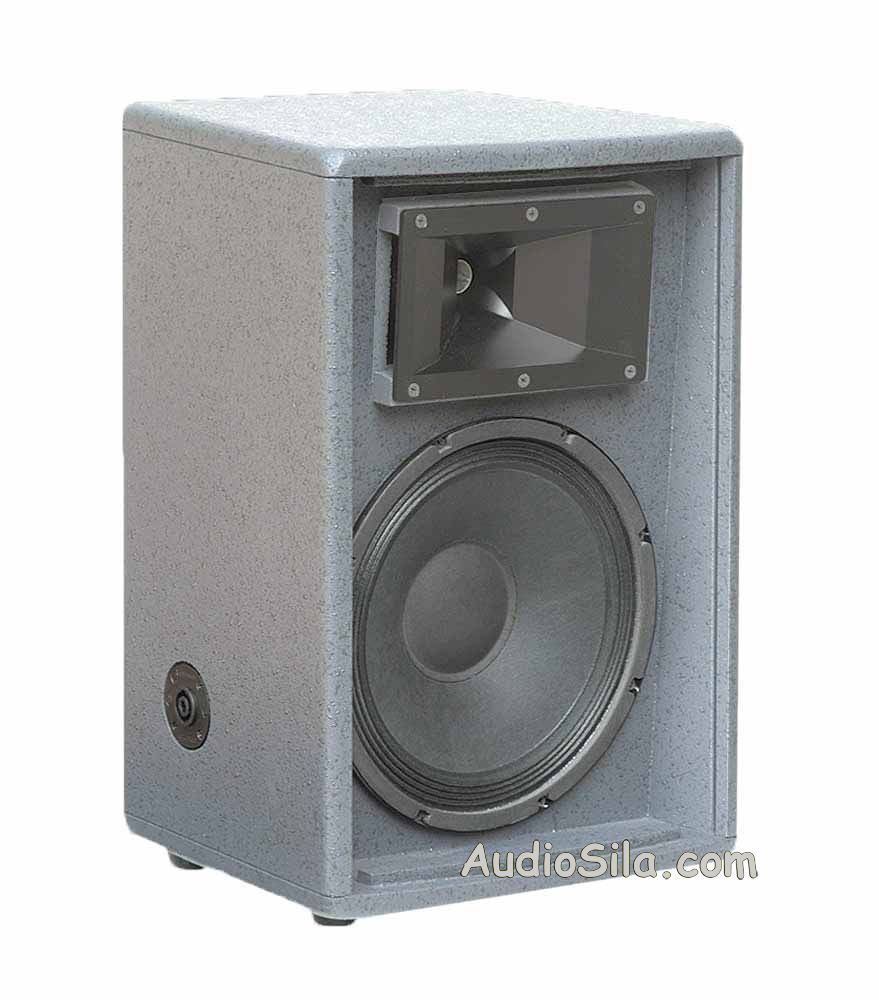

На передней панели акустической системы установлена 10-ти дюймовая НЧ головка ALPHA10. Рупор ВЧ головки EMINENCE APT150 закреплен на фронтальной панели так, что между его корпусом и панелью образуется два щелевых туннеля-фазоинвертора. Плоскость передней панели меет наклон 5 градусов вниз относительно вертикали. Передняя панель закрыта декоративно-защитной металлической решеткой.

Входной разъем SPEAKON расположен на боковой стенке системы.

Акустическая система имеет защиту ВЧ головки от перегрузки.
