Встраиваемый широкополосный усилитель Park Audio DX700S-4
КОНСТРУКТИВНЫЕ И ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ МОДУЛЯ
Усилитель имеет два типа исполнения (по сопротивлению нагрузки):
- для нагрузки 4 Ом - DX700S-4
- для нагрузки 8 Ом - DX700S-8
Конструкция
Конструктивно усилительный модуль Park Audio DX700S-4 представляет собой моноблок. Все элементы конструкции смонтированы на одной несущей панели и помещены в кожух, который выполняет защитные функции и обеспечивает углубленную посадку модуля в корпус акустической системы. Питание к модулю Park Audio DX700S-4 подводится с помощью отсоединяемого сетевого кабеля.
Структура модуля:
- источник питания;
- усилитель мощности;
- входной блок.
Источник питания
В усилительном модуле Park Audio DX700S-4 используется импульсный блок питания. Это позволяет получать высокую выходную мощность при минимальном весе модуля.
Усилитель мощности
Цифровой усилитель мощности, который используется в усилительном модуле DX700S-4 (класс «D») имеет высокий КПД и малое тепловыделение, а также, за счет высокой частоты коммутации транзисторов выходного каскада обеспечивает качество звукового сигнала встраиваемого широкополосного усилителя DX700S-4, не уступающее лучшим аналоговым усилителям.
Охлаждение
Охлаждение модуля Park Audio DX700S-4 (усилителя мощности и источника питания) осуществляется с помощью вентилятора. Система охлаждения обеспечивает надежное охлаждение усилительного модуля Park Audio DX700S-4 во всем диапазоне рабочих температур (5-35°С). В усилителе предусмотрено двухрежимное охлаждение с плавным изменением интенсивности. При нормальных климатических условиях и низком уровне выходной мощности вентилятор полностью отключен, что обеспечивает полное отсутствие акустического шума. При работе модуля DX700S-4 с большой выходной мощностью, а также в условиях повышенной температуры окружающей среды, при соответствующем нагреве охлаждающего радиатора происходит включение вентилятора, после чего интенсивность охлаждения усилителя плавно изменяется по мере роста температуры.
Защита от перегрузки и коротких замыканий
При возникновении коротких замыканий выхода или при перегрузке усилителя мощности модуля, вызванной резким уменьшением сопротивления нагрузки, срабатывает система защиты усилительного модуля Park Audio DX700S-4, которая отключает выходной сигнал на 0,5 секунды с последующим его плавным восстановлением.
Защита от постоянного напряжения на выходе
Схемотехника модуля обеспечивает отсутствие щелчков и помех от переходных процессов в момент включения/выключения. Защита головок акустической системы от повреждения постоянным током обеспечивается источником питания встраиваемого усилителя DX700S-4, который выключается в случае появления на выходе усилителя мощности модуля постоянного напряжения или мощных низкочастотных колебаний. При этом полностью гаснет вся индикация, в том числе и индикатор POWER. Повторное включение модуля можно произвести путем выключения и повторного включения питания выключателем POWER. Если появление постоянного напряжения носило случайный характер, то модуль включится, и будет продолжать нормально функционировать. При наличии же неисправности, после повторного включения защита от постоянного напряжения вновь выключит источник питания.
Защита от высокочастотных колебаний
При появлении на выходе модуля DX700S-4 мощных высокочастотных колебаний (как правило, поступающих на вход с микшера, кроссовера или плохого входного кабеля), система защиты включает оптоэлектронный Clip-лимитер, который снижает уровень поступающего на вход сигнала. Эта система защиты существенно снижает вероятность повреждения высокочастотных головок немузыкальными сигналами с мощным высокочастотным спектром.
Термозащита
Обеспечивает надежную защиту и бесперебойную работу встраиваемого усилительного модуля Park Audio DX700S-4 в случае его перегрева. До температуры охлаждающего радиатора 50°С вентилятор охлаждения полностью отключен. При достижении охлаждающим радиатором температуры 50°С включается вентилятор охлаждения на минимальный режим. При дальнейшем повышении температуры транзисторов модуля DX700S-4 происходит плавное увеличение интенсивности охлаждения, которая достигает своего максимума при 70°С. При этом при 65°С включается встроенный оптоэлектронный (не вносящий искажений в усиливаемый сигнал) Clip-limiter, который снижает уровень поступающего на вход усилителя мощности сигнала. При этом появляется слабое свечение индикатора термозащиты. Дальнейшее повышение температуры еще больше снижает уровень сигнала, о чем свидетельствует более интенсивное свечение индикатора термозащиты.
Полное отключение сигнала в усилителе DX700S-4 может произойти лишь при выходе из строя вентилятора или блокировке охлаждающего воздушного потока. В этом случае при достижении радиатором температуры 85°С система термозащиты выключит усилитель мощности, о чет будет свидетельствовать свечение индикатора CLIP/THERM.
Восстановление работоспособности модуля Park Audio DX700S-4 будет происходить в обратном порядке по мере снижения температуры. При этом отключившийся усилитель мощности при включении будет плавно поднимать уровень усиления до установленного значения.
Оптоэлектронный Clip-лимитер
Применённый в усилительном модуле DX700S-4 Clip-лимитер срабатывает при аварийных ситуациях и перегрузке снижает уровень входного сигнала, не внося в него искажений.
Плавный ввод сигнала
После подключения нагрузки усилитель мощности модуля Park Audio DX700S-4 плавно изменяет коэффициент усиления от нуля до максимального значения, что обеспечивает плавное нарастание громкости звука.
Индикация
Состоит из трех светодиодных индикаторов, один из которых индицирует включение питание, а два других – режим перегрузки усилителя мощности и срабатывание системы термозащиты соответствующего канала усилительного модуля DX700S-4.
Обрезной фильтр
В широкополосном встраиваемом усилителе рименен обрезной низкочастотный фильтр четвертого порядка (крутизна спада АЧХ – 24дБ/октаву), который предназначен для устранения паразитных низкочастотных составляющих сигнала, которые не могут воспроизводиться акустической системой. В базовой модели D700S-4 данный нзкочастотный фильтр устновлен с частотой среза 45 Гц.
Встроенный параметрический корректор АЧХ
Обеспечивают параметрическую коррекцию амплитудно частотной характеристики модуля Park Audio DX700S-4. Коррекция может осуществляется на трех частотах с установкой соответствующих ширины полосы (добротности) и «подъема/завала» каждой частоты. Установки коррекции осуществляются на предприятии-изготовителе по согласованию с заказчиком.

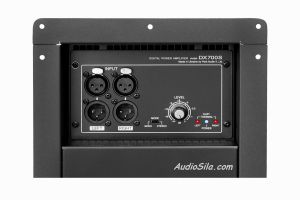

Входной блок
Состав модуля Park Audio 700S-4:
- регулятор уровня линейного сигнала;
- линейный вход левого канала (XLR female);
- линейный выход левого канала (XLR male);
- линейный вход правого канала (XLR female);
- линейный выход правого канала (XLR male);
- переключатель режима МОНО-СТЕРЕО.
Регулятор уровня - стереофонический. Изменяет уровень сигнала, подаваемого на оба канала усилитель мощности модуля.
Линейные входы модуля симметричные.
В широкополосном усилительном модуле DX700S-4 линейные выходы подключены параллельно линейным входам, что позволяет подводить сигнал одновременно в нескольким устройствам, используя лишь стандартные соединительные кабели.
Примечания (см. тех. характеристики):
* Приведен диапазон рабочих частот базовой модели.
